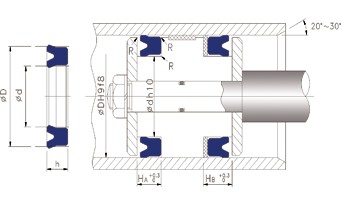

UN Ød22-31.8
R ≦ 0.3
油缸内表面应作 0.4~3.2 μ mRmax (0.1~0.8 μ mRa)的研磨或抛光
| 项目 | Ød | Ø D | h | HA |
|
UN
|
22 | 26 | 2.8 | 3.5 |
|
UN
|
22 | 28 | 4 | 5 |
|
UN
|
22 | 28 | 4.5 | 5.5 |
|
UN
|
22 | 28 | 6 | 7 |
|
UN
|
22 | 28 | 8 | 9 |
|
UN
|
22 | 29 | 5 | 6 |
|
UN
|
22 | 30 | 4 | 5 |
|
UN
|
22 | 30 | 5 | 6 |
|
UN
|
22 | 30 | 6 |
7 |
|
UN
|
22 | 30 | 7 | 8 |
|
UN
|
22 | 32 | 5 | 6 |
|
UN
|
22 | 32 | 6 |
7 |
|
UN
|
22 | 32 | 7.2 |
8 |
|
UN
|
22 | 32 | 8 |
9 |
|
UN
|
22 | 32 | 10 |
11 |
|
UN
|
22 | 34 | 7 | 8 |
|
UN
|
22 | 34 | 10 | 11 |
|
UN
|
22 | 35 | 6 |
7 |
|
UN
|
22 | 35 | 7 | 8 |
|
UN
|
22 | 35 | 8 |
9 |
|
UN
|
22 | 35 | 10 | 11 |
|
UN
|
22 | 36 | 9 | 10 |
|
UN
|
22 | 38 | 8 |
9 |
|
UN
|
22 | 40 | 10 | 11 |
|
UN
|
22 | 40 | 12 |
13 |
|
UN
|
22.4 | 30 | 5 | 6 |
|
UN
|
22.4 | 32.4 | 8 | 9 |
|
UN
|
22.5 | 31.5 | 5 |
6 |
|
UN
|
22.7 | 33 | 5.3 |
6 |
|
UN
|
23 | 35 | 6 | 7 |
|
UN
|
23.5 | 31.5 | 5 | 6 |
|
UN
|
23.81 | 39.69 | 7.93 |
8.74 |
|
UN
|
23.81 | 41.28 | 9.52 | 10.49 |
|
UN
|
24 | 30 | 6 | 7 |
|
UN
|
24 | 32 | 4 |
5 |
|
UN
|
24 | 32 | 5 |
6 |
|
UN
|
24 | 32 | 6 | 7 |
|
UN
|
24 | 32 | 7 | 8 |
|
UN
|
24 | 34 | 5 | 6 |
|
UN
|
24 | 34 | 6 | 7 |
|
UN
|
24 | 34 | 7 | 8 |
|
UN
|
24 | 36 | 6 | 7 |
|
UN
|
24 | 36 | 8 | 9 |
|
UN
|
25 | 30 | 6 | 7 |
|
UN
|
25 | 31 | 6 | 7 |
|
UN
|
25 | 32 | 4 | 5 |
|
UN
|
25 | 32 | 5 | 6 |
|
UN
|
25 | 32 | 7 | 8 |
|
UN
|
25 | 32 | 8 | 9 |
|
UN
|
25 | 33 | 5 | 6 |
|
UN
|
25 | 33 | 5.5 | 6.5 |
|
UN
|
25 | 33 | 6 | 7 |
|
UN
|
25 | 33 | 7 | 8 |
|
UN
|
25 | 33 | 8 | 9 |
|
UN
|
25 | 33 | 10 | 11 |
|
UN
|
25 | 35 | 5 | 6 |
|
UN
|
25 | 35 | 6 | 7 |
|
UN
|
25 | 35 | 7 | 8 |
|
UN
|
25 | 35 | 7.3 | 8 |
|
UN
|
25 | 35 | 8 | 9 |
|
UN
|
25 | 35 | 10 | 11 |
|
UN
|
25 | 36 | 6 | 7 |
|
UN
|
25 | 37 | 7 | 8 |
|
UN
|
25 | 38 | 8 | 9 |
|
UN
|
25 | 38 | 10 | 11 |
|
UN
|
25 | 40 | 6 | 7 |
|
UN
|
25 | 40 | 6.5 | 7.5 |
|
UN
|
25 | 40 | 8 | 9 |
|
UN
|
25 | 40 | 10 | 11 |
R ≦ 0.3 R1 ≦ 0.5
活塞杆表面应作 0.8~1.6 μ mRmax (0.2~0.4 μ mRa)的抛光
| 项目 | Ø d | Ø D | h | HA |
|
UN
|
25 | 42 | 8 | 9 |
|
UN
|
25 | 43 | 8 | 9 |
|
UN
|
25 | 45 | 8 | 9 |
|
UN
|
25 | 45 | 10 | 11 |
|
UN
|
25 | 50 | 10 | 11 |
|
UN
|
25.4 | 30.2 | 6 | 7 |
|
UN
|
26 | 32 | 4.7 | 5.5 |
|
UN
|
26 | 36 | 8 | 9 |
|
UN
|
26 | 36 | 10 | 11 |
|
UN
|
26 | 38 | 8 | 9 |
|
UN
|
26 | 47 | 12 |
13 |
|
UN
|
27 | 35 | 5 | 6 |
|
UN
|
27 | 36 | 6 | 7 |
|
UN
|
27 | 37 | 6 |
7 |
|
UN
|
28 | 35 | 5 | 6 |
|
UN
|
28 | 35 | 6 | 7 |
|
UN
|
28 | 35.5 | 5 | 6 |
|
UN
|
28 | 36 | 4 | 5 |
|
UN
|
28 | 36 | 5 |
6 |
|
UN
|
28 | 36 | 6 | 7 |
|
UN
|
28 | 36 | 7 | 8 |
|
UN
|
28 | 36 | 8 | 9 |
|
UN
|
28 | 38 | 6 | 7 |
|
UN
|
28 | 38 | 7 |
8 |
|
UN
|
28 | 38 | 8 | 9 |
|
UN
|
28 | 38 | 10 |
11 |
|
UN
|
28 | 40 | 8 |
9 |
|
UN
|
28 | 40 | 10 |
11 |
|
UN
|
28 | 43 | 10 | 11 |
|
UN
|
28 | 44 | 8 | 9 |
|
UN
|
28 | 50 | 13 | 14 |
|
UN
|
30 | 36 | 8 | 9 |
|
UN
|
30 | 37 | 6 |
7 |
|
UN
|
30 | 38 | 5 |
6 |
|
UN
|
30 | 38 | 5.7 | 6.3 |
|
UN
|
30 | 38 | 6 | 7 |
|
UN
|
30 | 38 | 7 |
8 |
|
UN
|
30 | 38 | 8 | 9 |
|
UN
|
30 | 40 | 5 | 6 |
|
UN
|
30 | 40 | 5.5 | 6.5 |
|
UN
|
30 | 40 | 6 | 7 |
|
UN
|
30 | 40 | 6.5 | 7.5 |
|
UN
|
30 | 40 | 7 | 8 |
|
UN
|
30 | 40 | 7.3 | 8 |
|
UN
|
30 | 40 | 8 | 9 |
|
UN
|
30 | 40 | 10 | 11 |
|
UN
|
30 | 42 | 6 | 7 |
|
UN
|
30 | 42 | 8 | 9 |
|
UN
|
30 | 42 | 9 | 10 |
|
UN
|
30 | 42 | 10 | 11 |
|
UN
|
30 | 43 | 6.5 | 7.5 |
|
UN
|
30 | 43.6 | 9.5 | 10.5 |
|
UN
|
30 | 44 | 5.5 | 6.5 |
|
UN
|
30 | 45 | 8 | 9 |
|
UN
|
30 | 45 | 10 | 11 |
|
UN
|
30 | 46 | 10 | 11 |
|
UN
|
30 | 47 | 10 | 11 |
|
UN
|
30 | 48 | 10 | 11 |
|
UN
|
30 | 50 | 9 | 10 |
|
UN
|
30 | 50 | 10 | 11 |
|
UN
|
30 | 50 | 11 | 12 |
|
UN
|
30 | 50 | 12 | 13 |
|
UN
|
30 | 52 | 10 | 11 |
|
UN
|
31 | 47 | 10 | 11 |
|
UN
|
31.5 | 41.5 | 6 | 7 |
|
UN
|
31.5 | 44.3 | 9.5 | 10.5 |
|
UN
|
31.5 | 46.5 | 10 | 11 |
|
UN
|
31.8 | 41.3 | 6.3 | 7 |
