UN Ød43-60

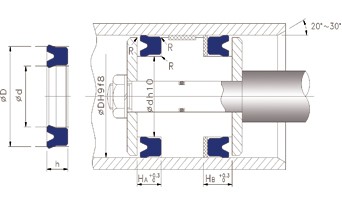

R ≦ 0.3
油缸内表面应作0.4~3.2 μ mRmax (0.1~0.8 μ mRa)的研磨或抛光
| 项目 | Ø d | Ø D | h | HA |
|
UN
|
43 | 53 | 7.5 | 8.5 |
|
UN
|
43 | 55 | 6 | 7 |
|
UN
|
44 | 50 | 8.5 | 9.5 |
|
UN
|
44.5 | 54.5 | 6 | 7 |
|
UN
|
45 | 52 | 8 | 9 |
|
UN
|
45 | 52 | 10 | 11 |
|
UN
|
45 | 53 | 5.3 | 6 |
|
UN
|
45 | 53 | 6 | 7 |
|
UN
|
45 | 53 | 8 |
9
|
|
UN
|
45 | 53 | 10 | 11 |
|
UN
|
45 | 55 | 5 | 6 |
|
UN
|
45 | 55 | 6 |
7
|
|
UN
|
45 | 55 | 6.5 | 7.5 |
|
UN
|
45 | 55 | 7 | 8 |
|
UN
|
45 | 55 | 7.5 |
8.5
|
|
UN
|
45 | 55 | 10 | 11 |
|
UN
|
45 | 55 | 12 |
13
|
|
UN
|
45 | 56 | 7 | 8 |
|
UN
|
45 | 56 | 10 | 11 |
|
UN
|
45 | 57.7 | 9.5 |
10.5
|
|
UN
|
45 | 58 | 10 | 11 |
|
UN
|
45 | 58 | 12 |
13
|
|
UN
|
45 | 60 | 9 | 10 |
|
UN
|
45 | 60 | 10 | 11 |
|
UN
|
45 | 60 | 12 |
13
|
|
UN
|
45 | 61 | 10 |
11
|
|
UN
|
45 | 63 | 8 | 9 |
|
UN
|
45 | 63 | 10 | 11 |
|
UN
|
45 | 63 | 12 |
13
|
|
UN
|
45 | 65 | 6 | 7 |
|
UN
|
45 | 65 | 10 | 11 |
|
UN
|
45 | 65 | 12 |
13
|
|
UN
|
45 | 66 | 10 |
11
|
|
UN
|
45 | 70 | 12 | 13 |
|
UN
|
45 | 70 | 15.5 | 17.5 |
|
UN
|
45 | 70 | 16 |
18
|
|
UN
|
46 | 56 | 6 | 7 |
|
UN
|
46 | 56 | 8 | 9 |
|
UN
|
46 | 62 | 10 |
11
|
|
UN
|
47 | 55 | 10 | 11 |
|
UN
|
48 | 58 | 6 | 7 |
|
UN
|
48 | 58 | 8 |
9
|
|
UN
|
48 | 58 | 10 | 11 |
|
UN
|
48 | 60 | 6 |
7
|
|
UN
|
48 | 60 | 7.9 | 9 |
|
UN
|
48 | 63 | 10 |
11
|
|
UN
|
49.5 | 57 | 5 | 6 |
|
UN
|
50 | 57 | 10 |
11
|
|
UN
|
50 | 58 | 5.3 |
6
|
|
UN
|
50 | 58 | 6 |
7
|
|
UN
|
50 | 58 | 8 |
9
|
|
UN
|
50 | 58 | 10 |
11
|
|
UN
|
50 | 58 | 12 |
13
|
|
UN
|
50 | 60 | 5 |
6
|
|
UN
|
50 | 60 | 6 |
7
|
|
UN
|
50 | 60 | 6.5 |
7.5
|
|
UN
|
50 | 60 | 7 |
8
|
|
UN
|
50 | 60 | 8 |
9
|
|
UN
|
50 | 60 | 10 |
11
|
|
UN
|
50 | 60 | 12 |
13
|
|
UN
|
50 | 62 | 9 |
10
|
|
UN
|
50 | 62 | 9.5 |
10.5
|
|
UN
|
50 | 62 | 10 |
11
|
|
UN
|
50 | 62 | 12 |
13
|
|
UN
|
50 | 63 | 6 |
7
|
|
UN
|
50 | 63 | 6.5 |
7.5
|
|
UN
|
50 | 63 | 8 |
9
|
|
UN
|
50 | 63 | 10 |
11
|
|
UN
|
50 | 65 | 6 |
7
|
|
UN
|
50 | 65 | 7.5 |
8.5
|
|
UN
|
50 | 65 | 8 |
9
|
|
UN
|
50 | 65 | 9 |
10
|
|
UN
|
50 | 65 | 10 |
11
|
|
UN
|
50 | 65 | 12 |
13
|
|
UN
|
50 | 66 | 12 |
13
|
|
UN
|
50 | 68 | 10 |
11
|

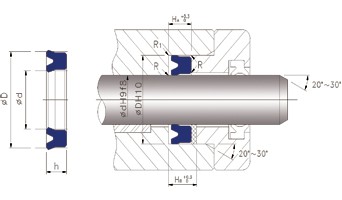

R ≦ 0.3 R1 ≦ 0.5
活塞杆表面应作 0.8~1.6 μ mRmax (0.2~0.4 μ mRa)的抛光
| 项目 | Ø d | Ø D | h | HA |
|
UN
|
50 | 70 | 8 | 9 |
|
UN
|
50 | 70 | 10 | 11 |
|
UN
|
50 | 70 | 12 | 13 |
|
UN
|
50 | 70 | 18 | 20 |
|
UN
|
50 | 75 | 12.5 | 13.5 |
|
UN
|
50.9 | 70 | 13 | 14 |
|
UN
|
51 | 66 | 14 | 15 |
|
UN
|
52 | 62 | 12 | 13 |
|
UN
|
52 | 65 | 6 |
7
|
|
UN
|
52 | 65 | 8 | 9 |
|
UN
|
52 | 70 | 12 | 13 |
|
UN
|
52 | 72 | 10 |
11
|
|
UN
|
53 | 63 | 6 | 7 |
|
UN
|
53 | 63 | 6.5 | 7.5 |
|
UN
|
53 | 63 | 8 |
9
|
|
UN
|
53 | 63 | 10 | 11 |
|
UN
|
53 | 65 | 8 | 9 |
|
UN
|
53 | 73 | 12 |
13
|
|
UN
|
54 | 64 | 6 | 7 |
|
UN
|
54 | 70 | 12 |
13
|
|
UN
|
55 | 63 | 8 | 9 |
|
UN
|
55 | 63 | 10 | 11 |
|
UN
|
55 | 65 | 5 |
6
|
|
UN
|
55 | 65 | 6 |
7
|
|
UN
|
55 | 65 | 8 | 9 |
|
UN
|
55 | 65 | 10 | 11 |
|
UN
|
55 | 65 | 12 |
13
|
|
UN
|
55 | 66 | 10 | 11 |
|
UN
|
55 | 70 | 7.5 | 8.5 |
|
UN
|
55 | 70 | 8 |
9
|
|
UN
|
55 | 70 | 9 |
10
|
|
UN
|
55 | 70 | 10 | 11 |
|
UN
|
55 | 70 | 12 | 13 |
|
UN
|
55 | 71 | 12 |
13
|
|
UN
|
55 | 72 | 10 | 11 |
|
UN
|
55 | 75 | 10 | 11 |
|
UN
|
55 | 75 | 12 |
13
|
|
UN
|
55 | 76 | 10 | 11 |
|
UN
|
56 | 66 | 6 | 7 |
|
UN
|
56 | 66 | 6.5 |
7.5
|
|
UN
|
56 | 66 | 8.5 | 9.5 |
|
UN
|
56 | 66 | 10 |
11
|
|
UN
|
56 | 71 | 11.5 | 12.5 |
|
UN
|
56 | 76 | 12 |
13
|
|
UN
|
57 | 63 | 8 | 9 |
|
UN
|
57 | 63 | 10 |
11
|
|
UN
|
58 | 68 | 6 |
7
|
|
UN
|
58 | 68 | 14 |
15
|
|
UN
|
58 | 78 | 12 |
13
|
|
UN
|
60 | 68 | 8 |
9
|
|
UN
|
60 | 68 | 11.5 |
12.5
|
|
UN
|
60 | 68 | 14 |
15
|
|
UN
|
60 | 70 | 5 | 6 |
|
UN
|
60 | 70 | 6 |
7
|
|
UN
|
60 | 70 | 8 |
9
|
|
UN
|
60 | 70 | 10 |
11
|
|
UN
|
60 | 70 | 12 |
13
|
|
UN
|
60 | 71 | 7 |
8
|
|
UN
|
60 | 72 | 10 |
11
|
|
UN
|
60 | 73 | 8 |
9
|
|
UN
|
60 | 75 | 8 |
9
|
|
UN
|
60 | 75 | 9 |
10
|
|
UN
|
60 | 75 | 10 |
11
|
|
UN
|
60 | 75 | 12 |
13
|
|
UN
|
60 | 75 | 13 |
14
|
|
UN
|
60 | 76 | 12 |
13
|
|
UN
|
60 | 80 | 6 |
7
|
|
UN
|
60 | 80 | 10 |
11
|
|
UN
|
60 | 80 | 12 |
13
|
|
UN
|
60 | 80 | 18 |
20
|
|
UN
|
60 | 85 | 10 |
11
|
|
UN
|
60 | 85 | 12 |
13
|
|
UN
|
60 | 85 | 12.5 |
13.5
|
|
UN
|
60 | 90 | 15 |
17
|
|
UN
|
60 | 90 | 16 |
18
|
