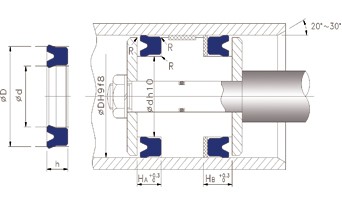

UN Ød10-15.8
R ≦ 0.3
油缸内表面应作 0.4~3.2 μ mRmax (0.1~0.8 μ mRa)的研磨或抛光
| 项目 | Ø d | Ø D | h | HA |
|
UN
|
10 | 14 | 2.5 | 3 |
|
UN
|
10 | 14 | 4 | 5 |
|
UN
|
10 | 15 | 3 | 4 |
|
UN
|
10 | 16 | 4 | 5 |
|
UN
|
10 | 16 | 4.5 | 5.5 |
|
UN
|
10 | 16 | 6 | 7 |
|
UN
|
10 | 16 | 8 | 9 |
|
UN
|
10 | 18 | 5 | 6 |
|
UN
|
10 | 18 | 5.5 |
6.5
|
|
UN
|
10 | 18 | 6 | 7 |
|
UN
|
10 | 18 | 8 | 9 |
|
UN
|
10 | 20 | 5 |
6
|
|
UN
|
10 | 20 | 6 |
7
|
|
UN
|
10 | 20 | 7 |
8
|
|
UN
|
10 | 20 | 8 |
9
|
|
UN
|
10 | 22 | 6 | 7 |
|
UN
|
10 | 22 | 8 | 9 |
|
UN
|
11 | 17 | 4 |
5
|
|
UN
|
11 | 17 | 4.5 | 5.5 |
|
UN
|
11.11 | 19.05 | 4.76 |
5.25
|
|
UN
|
11.2 | 19.2 | 5 | 6 |
|
UN
|
11.2 | 21.2 | 8 | 9 |
|
UN
|
12 | 18 | 4 |
5
|
|
UN
|
12 | 18 | 4.5 | 5.5 |
|
UN
|
12 | 18 | 5 |
6
|
|
UN
|
12 | 18 | 6 | 7 |
|
UN
|
12 | 18 | 8 | 9 |
|
UN
|
12 | 19 | 5 |
6
|
|
UN
|
12 | 20 | 4 |
5
|
|
UN
|
12 | 20 | 5 | 6 |
|
UN
|
12 | 20 | 6 | 7 |
|
UN
|
12 | 20 | 7 |
8
|
|
UN
|
12 | 20 | 8 | 9 |
|
UN
|
12 | 22 | 5 | 6 |
|
UN
|
12 | 22 | 6 |
7
|
|
UN
|
12 | 22 | 7 |
8
|
|
UN
|
12 | 22 | 8 | 9 |
|
UN
|
12 | 24 | 6 | 7 |

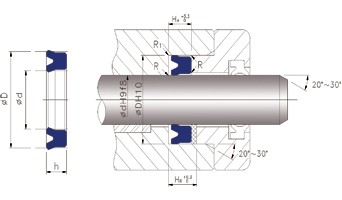

R ≦ 0.3 R1 ≦ 0.5
活塞杆表面应作 0.8~1.6 μ mRmax (0.2~0.4 μ mRa)的抛光
| 项目 | Ø d | Ø D | h | HA |
|
UN
|
12 | 24 | 8 | 9 |
|
UN
|
12 | 25 | 8 | 9 |
|
UN
|
12 | 25 | 10 | 11 |
|
UN
|
12 | 26 | 10 | 11 |
|
UN
|
12.5 | 22.5 | 8 | 9 |
|
UN
|
13 | 21 | 5 | 6 |
|
UN
|
13 | 24 | 6 | 7 |
|
UN
|
14 | 20 | 5 | 6 |
|
UN
|
14 | 20 | 6 | 7 |
|
UN
|
14 | 20 | 8 | 9 |
|
UN
|
14 | 21 | 5 |
6
|
|
UN
|
14 | 22 | 4 | 5 |
|
UN
|
14 | 22 | 5 | 6 |
|
UN
|
14 | 22 | 6 |
7
|
|
UN
|
14 | 22 | 8 | 9 |
|
UN
|
14 | 24 | 5 | 6 |
|
UN
|
14 | 24 | 8 | 9 |
|
UN
|
14 | 25 | 5.5 | 6.5 |
|
UN
|
14 | 25 | 8 |
9
|
|
UN
|
14 | 26 | 5 | 6 |
|
UN
|
14 | 28 | 10 | 11 |
|
UN
|
14 | 30 | 5 | 6 |
|
UN
|
15 | 21 | 4 |
5
|
|
UN
|
15 | 22 | 5 | 6 |
|
UN
|
15 | 22 | 6 |
7
|
|
UN
|
15 | 22 | 8 |
9
|
|
UN
|
15 | 23 | 5 |
6
|
|
UN
|
15 | 25 | 5 | 6 |
|
UN
|
15 | 25 | 6 | 7 |
|
UN
|
15 | 25 | 7 | 8 |
|
UN
|
15 | 25 | 8 | 9 |
|
UN
|
15 | 25 | 10 |
11
|
|
UN
|
15 | 27 | 7 |
8
|
|
UN
|
15 | 30 | 8 | 9 |
|
UN
|
15 | 30 | 10 | 11 |
|
UN
|
15.5 | 25.5 | 6.5 |
7.5
|
|
UN
|
15.8 | 20 | 3 | 4 |
