DinZing ® 密封件
活塞与活塞杆专用密封件
活塞专用密封件
活塞杆专用密封件
缓冲密封件
旋转密封件
往复用防尘密封件
往复用金属骨架防尘密封件

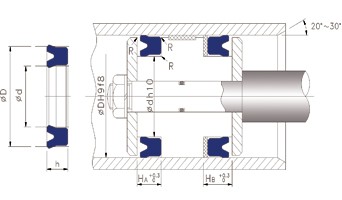

UN Ød16-20
R ≦ 0.3
油缸内表面应作 0.4~3.2 μ mRmax (0.1~0.8 μ mRa)的研磨或抛光
| 项目 | Ød | ØD | h | HA |
|
UN
|
16 | 22 | 4 | 4.5 |
|
UN
|
16 | 22 | 4.5 | 5.5 |
|
UN
|
16 | 22 | 5 | 6 |
|
UN
|
16 | 22 | 6 | 7 |
|
UN
|
16 | 22 | 7 | 8 |
|
UN
|
16 | 22 | 8 | 9 |
|
UN
|
16 | 24 | 4 | 5 |
|
UN
|
16 | 24 | 5 | 6 |
|
UN
|
16 | 24 | 6 |
7
|
|
UN
|
16 | 24 | 8 | 9 |
|
UN
|
16 | 24 | 9 | 10 |
|
UN
|
16 | 26 | 5 |
6
|
|
UN
|
16 | 26 | 7 |
8
|
|
UN
|
16 | 26 | 8 |
9
|
|
UN
|
16 | 28 | 6 |
7
|
|
UN
|
16 | 30 | 5 | 6 |
|
UN
|
16 | 30 | 6 | 7 |
|
UN
|
16 | 32 | 8 |
9
|
|
UN
|
16 | 36 | 5 | 6 |
|
UN
|
17 | 25 | 5 |
6
|
|
UN
|
17 | 25 | 5.5 | 6.5 |
|
UN
|
17 | 25 | 6 | 7 |
|
UN
|
17 | 30 | 6 |
7
|
|
UN
|
17 | 30 | 7 | 8 |
|
UN
|
18 | 22 | 8 |
9
|
|
UN
|
18 | 24 | 5 | 6 |
|
UN
|
18 | 24 | 8 | 9 |
|
UN
|
18 | 25 | 5 |
6
|
|
UN
|
18 | 26 | 6 |
7
|
|
UN
|
18 | 26 | 7 | 8 |
|
UN
|
18 | 26 | 8 | 9 |
|
UN
|
18 | 28 | 5 |
6
|
|
UN
|
18 | 28 | 8 | 9 |
|
UN
|
18 | 30 | 6 | 7 |
|
UN
|
18 | 30 | 8 |
9
|
|
UN
|
18 | 30 | 10 |
11
|
|
UN
|
18 | 31 | 8 | 9 |
|
UN
|
18 | 32 | 7 | 8 |
|
UN
|
18 | 34 | 8 | 9 |
R ≦ 0.3 R1 ≦ 0.5
活塞杆表面应作 0.8~1.6 μ mRmax (0.2~0.4 μ mRa)的抛光
| 项目 | Ød | Ød | h | HA |
|
UN
|
18 | 38 | 6 | 7 |
|
UN
|
18.5 | 31.74 | 6.35 | 7 |
|
UN
|
19 | 25 | 5 | 6 |
|
UN
|
19 | 25 | 7 | 8 |
|
UN
|
19 | 34 | 8 | 9 |
|
UN
|
19.05 | 30.16 | 6.35 | 7 |
|
UN
|
19.05 | 33.34 | 7.93 | 8.74 |
|
UN
|
20 | 25 | 5 | 6 |
|
UN
|
20 | 26 | 3.2 | 4 |
|
UN
|
20 | 26 | 3.3 | 4 |
|
UN
|
20 | 26 | 5 |
6
|
|
UN
|
20 | 26 | 6 | 7 |
|
UN
|
20 | 27 | 6 | 7 |
|
UN
|
20 | 28 | 4 |
5
|
|
UN
|
20 | 28 | 5 | 6 |
|
UN
|
20 | 28 | 5.5 | 6.5 |
|
UN
|
20 | 28 | 6 | 7 |
|
UN
|
20 | 28 | 7 | 8 |
|
UN
|
20 | 28 | 8 |
9
|
|
UN
|
20 | 30 | 5 | 6 |
|
UN
|
20 | 30 | 6 | 7 |
|
UN
|
20 | 30 | 7 | 8 |
|
UN
|
20 | 30 | 8 |
9
|
|
UN
|
20 | 30 | 10 | 11 |
|
UN
|
20 | 31 | 8 |
9
|
|
UN
|
20 | 32 | 6 |
7
|
|
UN
|
20 | 32 | 8 |
9
|
|
UN
|
20 | 33 | 8 | 9 |
|
UN
|
20 | 33 | 10 | 11 |
|
UN
|
20 | 34.5 | 12 | 13 |
|
UN
|
20 | 35 | 7 | 8 |
|
UN
|
20 | 35 | 8 |
9
|
|
UN
|
20 | 35 | 10 |
11
|
|
UN
|
20 | 36 | 8 | 9 |
|
UN
|
20 | 37 | 12 | 13 |
|
UN
|
20 | 38 | 10 |
11
|
|
UN
|
20 | 40 | 8 | 9 |
|
UN
|
20 | 40 | 10 | 11 |
|
UN
|
20 | 40 | 12 | 13 |
